产品介绍
1 电流感应取电电源用途
电流感应电源 (Current Transformer Power，简称 CTP) 主要为缺乏常规供电措施的高压输配电领域中的电子仪器仪表、通讯设备、继电保护装置、电动操控设备等提供稳定的工作电源。
2 电流感应取电电源构成及工作原理

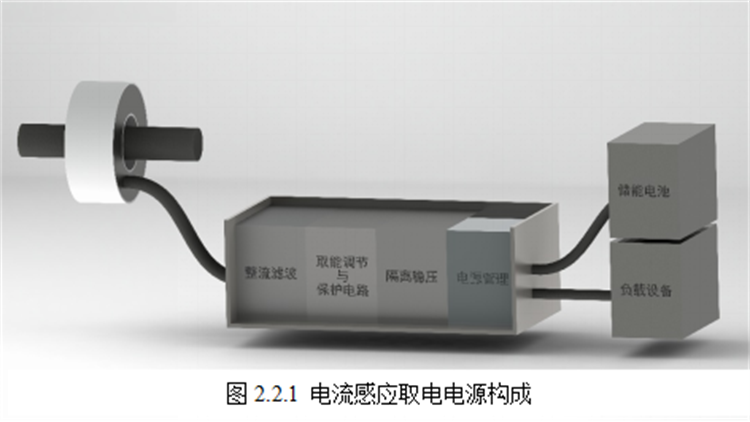

CTP由“互感取能模块”和“储能电源模块”两部分构成 (参图2.1.1)。互感取能模块包括取能线圈(Current Transformer，简称 CT)、整流滤波电路、取能调节与保护电路三部分组件；储能电源模块包括隔离稳压电路和储能电池两部分组件。
如图2.1.1，交流高压输电线周围的时变电磁能量，通过电磁感应效应，以“非接触”方式耦合进入取能线圈；取能线圈获取的电流经整流滤波电路、取能调节与保护电路、隔离稳压电路后，以稳定电流方式给储能电池充电；储能电池充当各类电子仪器仪表或电动操控设备等负载的稳定工作电源。整流滤波电路将取能线圈获得的交变电流转换为纹波系数较小的直流电流；取能调节与保护电路保证在高压电网电流剧烈波动，甚至出现短路的极端过载电流情形下，CTP可稳定工作或启动自动保护程序；隔离稳压电路保障在稳定状态下给出能电池充电，并与互感取能模块安全隔离。
3 电流感应取电电源的功能特点与技术参数
3.1 电流感应取电电源的功能特点
(1) 能量利用率高、启动电流小。取能和能量输出效率高，取能所需启动电流小。
(2) 智能化管理程度较高。实现取能、储能、能量输出的实时自动分配管理。
(3) 工作环境适应能力强。适应输电线路参数大幅度变化、极端气象环境工作环境。
(4) 安全防护措施全。考虑过载电流、雷击、过热保护、短路保护等安全措施。
(5) 信息化程度高。设置有线、无线工作状态显示或信息传输，可实时监控工作状态。
3.2 电流感应取电电源的技术参数
CTP、CT主要技术参数参表3.2.1。
| 表3.2.1 CTP、CT的主要技术参数 |
| 参数名称 |
参数值 |
备注 |
参数名称 |
参数值 |
备注 |
| 取电功率 |
95 W |
400 A电网电流 |
CTP总重量 |
7.50 kg |
含储能电池 |
| 电池储能 |
8´3 Ah |
可根据需求更换 |
CTP防护等级 |
IP68 |
|
| CTP取电电网电压 |
110-500 kV |
输电电网电压 |
CTP取电电网电流 |
50-1000 A |
输电电网电流 |
| CTP工作温度范围 |
-30~45 °C |
CTP正常工作温度 |
CTP工作湿度范围 |
15-95% |
正常工作 |
| CTP抗电网过载电流 |
3 kA/3 s、2kA/10m |
|
无故障工作时间 |
10000 h |
|
| CTP无线通信方式 |
RS-485 |
|
CTP散热 |
自然散热 |
|
| CT尺寸 |
f135´80 (mm) |
内环尺寸f75 (mm) |
CT重量 |
3.50 kg |
|
| CT纹波系数 |
£ 1% pp |
|
CT工频耐压 |
5 kV |
可调整 |
| CT设计工作频率 |
50 Hz |
|
|
|
|
4 电流感应取电电源产品研发进展
完成工程样机研制，但需要进一步的系统工程测试与试用。
