5、使用0NWA风显示器
KW-360 可以直接连接到ONWA风显示器(当前版本为KPXX99),当连接到ONWA风显示器后，通过改变显示模式到风显示界面。在风显 示界面下可以通过菜单设置风速单位。 (参考KPXX99用户手册)
重要事项：
· 通讯接口为RS232 和RS485 按照8.5.1和8.5.2章节的连接方法将 KW-360 连接到ONWA风显示器。

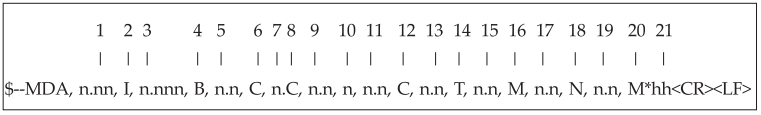

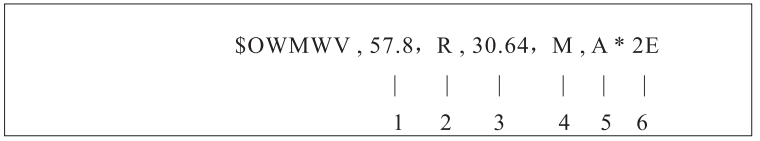

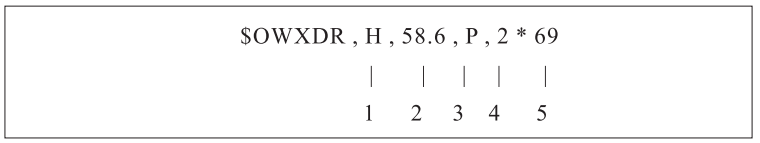

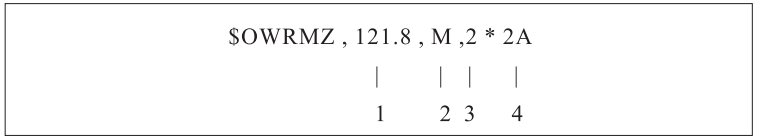

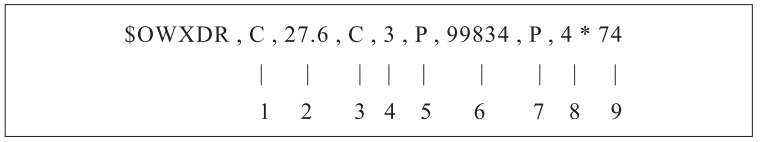

· 必须使用NMEA格式。
·请注意：尽管ONWA风显示器可以用多种单位来显示风速，但 这是通过风显示器内部进行计算的。从KW-360 到ONWA风显示器的数 据单位必须是m/s, 温度单位必须是℃,大气压强单位必须是Pa (出厂 默认设置)
注：所有ONWA品牌GPS导航仪和多功能显示器都支持气象信息输入，你 可以连接KW-360 的输出到任一ONWA 导航仪显示风速、风向、湿度、气 温和大气压。
如需更多细节，请联系你的经销商。
6、W i n d 软 件

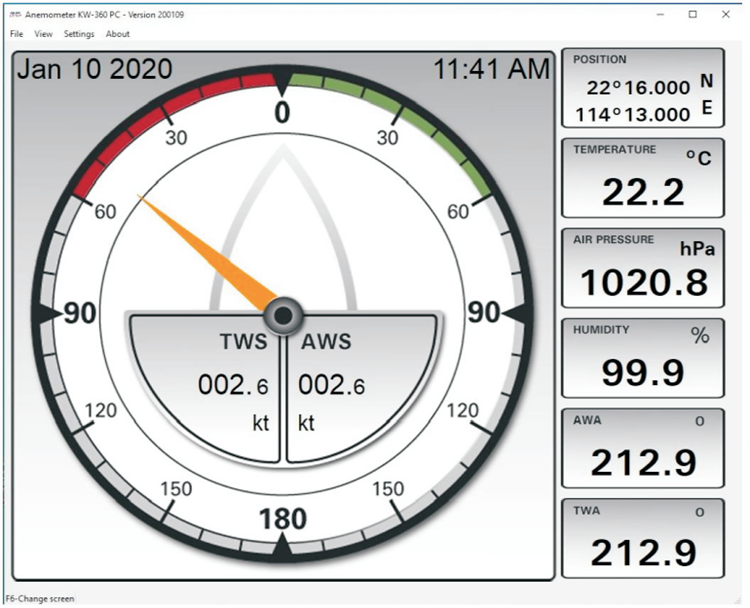

ONWA气象软件设计用于配合KW-360 型微型气象站在陆地和海上的应用。你可以在ONWA Marine网站下载ONWA气象PC软件，网 址 ：http://www.onwamarine.com
ONWA气象PC软件功能包括：
1、 显示KW-360 发出的气象信息。
-风速
-风向
-气压
-气温
-湿度
2、 提供NMEA0183 格式的GPS和艏向数据输入。

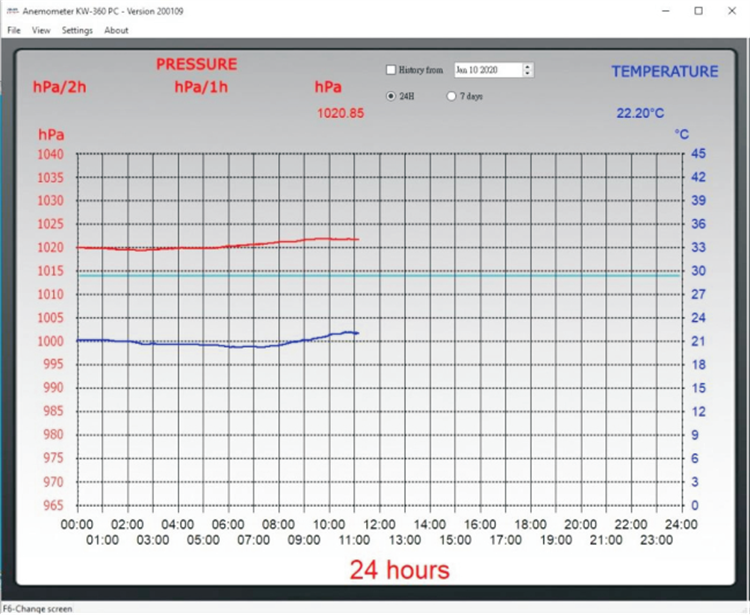

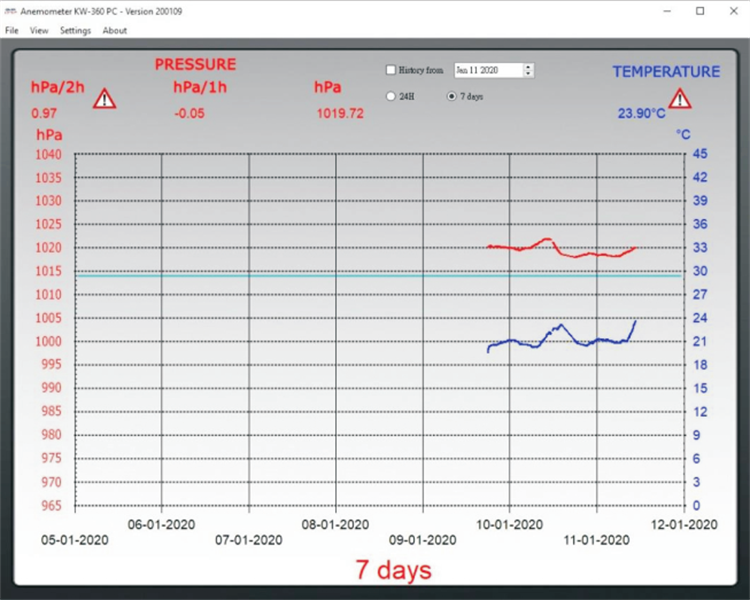

3、 用于气象预报目的的气压和气温曲线。
4、设置气压和气温报警。
5、在高处安装时设置安装高度。
6、 显示潮汐表和天体。
7、设置KW-360 的输出波特率和输出格式。
7、安装准备
7.1标准配置
| 项目 |
数量 |
KW-360六要素超声波风向风速仪 15米8芯电源数据线
KW-360支架
方形不锈钢片
U型不锈钢螺丝
蝶形钢螺母
用户手册 |
2 |
7.2 包装
当KW-360 被运输到安装地点过程中，仪器必须放在内包装中。请 不要丢弃任何包装材料，方便仪器经常运输时可以使用。
7.3 安装要求
主机系统：
当KW-360 被运输到安装地点过程中，仪器必须放在内包装中。请 不要丢弃任何包装材料，方便仪器经常运输时可以使用。
·具有与KW-360 通讯格式 (RS232 或RS485) 相一致的串口、合适
的终端仿真软件包(比如windows 9X 、windows 2000 、windows Xp 操作系统自带超级终端)。
·线缆---连接KW-360 和主机系统。
·不同的输出类型有不同的导线长度限制。
支架：
·KW-360 支架：直径40mm, 壁厚3mm。
·参考第8章节——安装。
8、安装
请不要挤压传感器或是去除传感器上的缓冲棉，否则质量保证无效。
8.1 安装指南
·KW-360 能够满足它所列出的各项规格说明，能够在多种恶劣环 境下使用，不需维护与校准。
·请经常检查，确保KW-360 不要被其他正在运行的设备所干扰， 这些设备可能不是完全遵循通用标准，比如无线电/雷达发射装置、轮 船引擎、发电机等。
指导：1、不要与任何雷达扫描装置在一个平面安装，至少应该保持2m以上的距离
2、 建议和周围一些无线电接收天线保持如下距离：
VHF-1m
MF/HF-5m
·使用本公司所配备的线缆。如果线缆割断后，又没有正确的连 接，或者线缆屏蔽线没有很好维护，电磁兼容性可能会降低。
· 保证KW-360 在运行中电源的持续供应。
避免周围建筑物比如树、电线杆、高楼等所产生的紊流，这些可以 对KW-360 的精度产生影响。KW-360 最好安装在盛行风的一侧。
世界气象组织 (WMO World meteorological organization) 给出以下 建议：
·风速仪安装标准：在开阔地区超过地面10m以上。开阔地区的定 义是风速仪和任何障碍物之间的距离是障碍物高度的10倍以上。
·如果安装在建筑物上，理论上风速仪安装高度应该是建筑物高 度的1.5倍。
·如果安装在桅杆上的吊杆上塔或桅杆的分支上，吊杆或者分支 的长度必须至少是塔的最小直径或对角线的两倍，吊杆需要安装在盛 行风的一侧。
8.2 台架系统测试
在KW-360 安装到安装点之前，我们建议用户进行一次台架系统测 试来确保系统是否正确安装、是否能够进行所用功能、电源是否与所 选主机系统和线缆兼容(正确使用最终线缆长度)、接线是否正确。
8.2.1 台架测试
·使用数据线将KW-360 与主机连接起来，并接通电源。
·用风扇或其它吹风装置对仪器进行吹风，确保仪器能检测到风， 并从不同的方向进行吹风测试，确保仪器两个轴向都能正常工作。
·请注意，这只是一个快速检测，没有校准调节。仪器在使用期 间，不需要再次校准。
8.3电气部分
下表显示的是在使用推荐线缆、特定波特率的情况下、最大线缆 长度
8.3.1 线缆长度
| 通讯格式 |
波特率 |
最大线缆长度 |
| RS232 |
9600 |
6.5m |
| RS485 |
9600 |
1km |
8.3.2 外端接口
| 1脚------RS232IN+ |
白色 |
| 2脚------RS232IN- |
蓝色 |
| 3脚------RS485+ |
黄色 |
| 4脚------RS485- |
绿色 |
| 5脚------POWER INPUT+ |
红色 |
| 6脚------POWER INPUT- |
黑色 |
| 7脚------RS2320UT+ |
棕色 |
| 8脚------RS232OUT- |
灰色 |

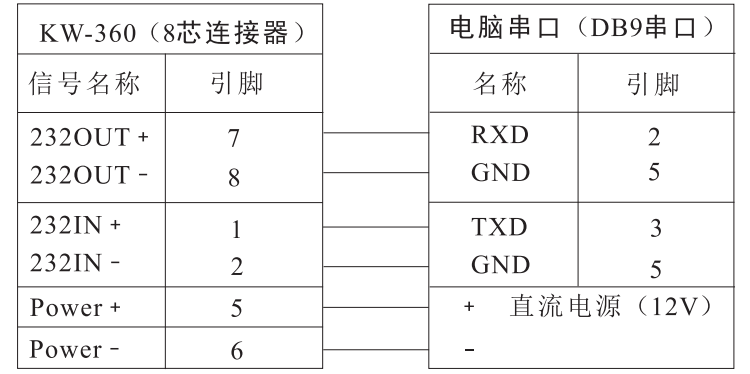

8 .4通过RS232 连接到电脑
注意：
·有的电脑具有RS232 串口，并且已安装了终端仿真程序，可以很 方便的连接到KW-360(windows 9X 、windows2000 、windowsXp的超级 终端)
·最大线缆长度为6.5m (参考8.3.1线缆长度)。
·需要使用更长的导线，我们建议使用KW-360 的RS485 输出，并 通过RS485/232转换器连接到电脑。
8.5 连接到ONWA 风显示器(当前为KPXX99)

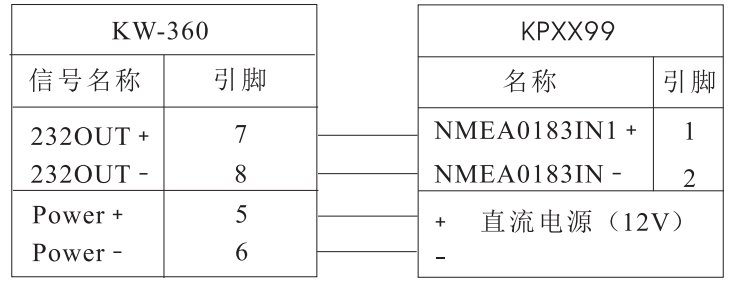

8.5.1 通过RS232 连接ONWA风显示器

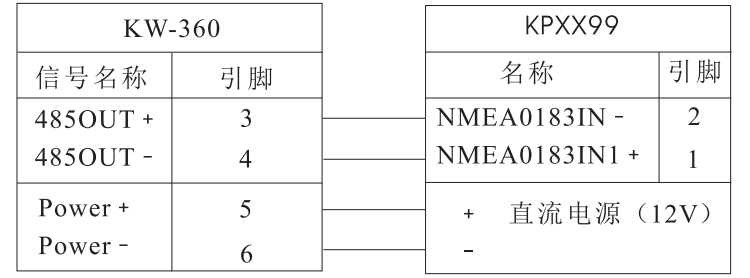

8.5.2 通过RS485 连接ONWA风显示器
8.6 机 械
在安装前，请参考8.2-台架系统测试
8.6.1 定位
一般KW-360 安装在一个垂直的安装管上，保证在同一水平面上的 测量。
户内使用的话， KW-360 可以在任何需要的方向安装，以测量不同 平面上的风速风向。
8.6.2 对准

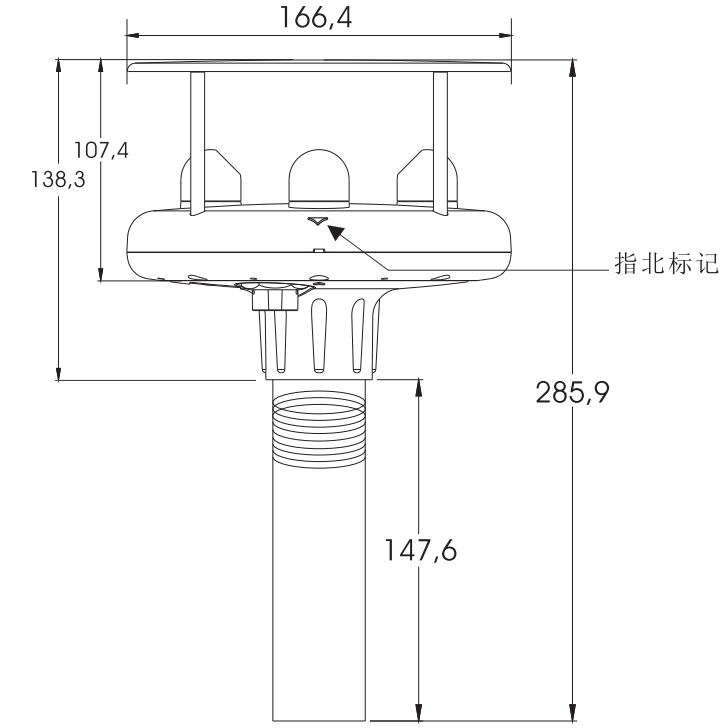

KW-360 应该把指向点指向北或船头进行安装，或者其他参考方向 (比如船头)安装。仪器上有两个三角形指向记号， 一个在支撑板上， 一个在底座上， 以帮助对准。
注意：安装时使用指南针确定合适的标志和方向会使安装工作更加简单。
8.6.3 安装
先将KW-360 支架安装在KW-360 上，仪器底座与支架有对应的螺纹， 用户可轻易的将支架安装在仪器上。
注意：在将支架安装到仪器上时，应将支架拧紧 。
将安装好支架的仪器固定在测量位置上， 一般都是固定在垂直安 装管上，利用本公司提供的两个U型螺丝、 一个方形铁片和四个蝶形螺 母，将仪器固定在安装管上。
客户必须保证把KW-360 安装在一个开阔地区， 以免周围建筑物对 气流产生障碍或者导致紊流。不要把KW-360 安装在高功率雷达或无线 电发射装置的旁边，如果不确定周围的电子干扰的影响，最好做一个 相应的调查。
9、维护与故障检测
9.1 清洁
如果仪器上有沉积的灰尘，此时用户可以采用沾有软洗剂(生物 降解性的)的布轻轻擦洗，切勿使用具有溶解性的试剂，小心擦洗，
避免划破仪器的表面，如果仪器表面堆积有雪或冰，应等其慢慢自然 融化，千万不能使用工具将其强行除去。
9.2 服务
KW-360 不存在任何移动部件，不需进行日常维护，如果用户自行 打开仪器或是损坏仪器上的安全封印，将不再享有我们的质量保证及 校准。
9.3 故障检测
| 现象 |
解决方法 |
| 没有数据输出 |
1、检查电源电压(直流10.5V-40.5V)是否在规 定的范围内，连接线缆、连接器是否正确；
2、检查KW-360的通讯设置、主机系统，修改正 确的端口设置； |
| 数据输出错误 |
1、检查KW-360通讯设置及主机系统
2、尝试使用较低的波特率；
3、检查线缆长度以及导线类型； |
| 数据显示异常 |

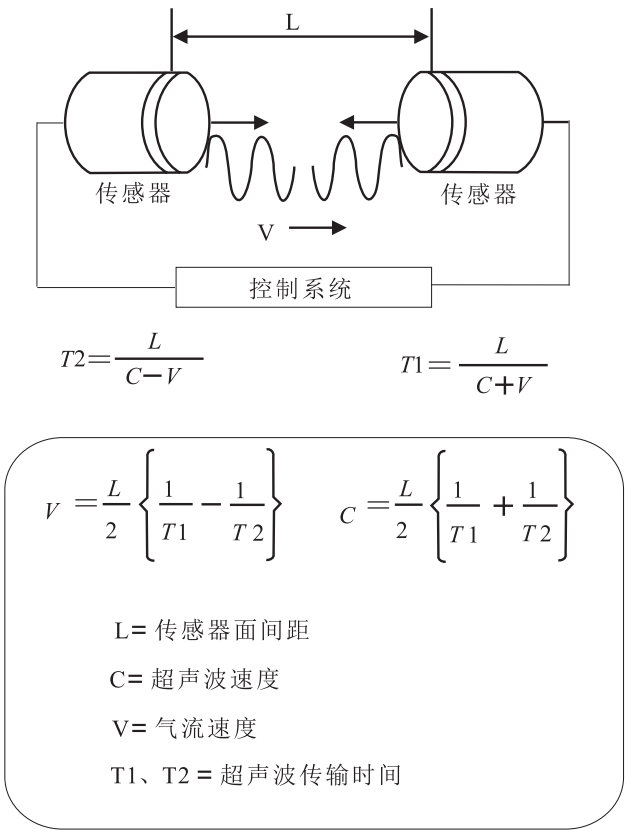

检查KW-360的超声波发射和接收传感器是否被 堵 塞 ； |
9 .4仪器返回
如果仪器需要返回，请将该仪器按原始包装仔细包装好，运送到 ONWA公司授权代理商那里，并附上该仪器详细故障说明。
